DML-15：1550nm直接調制激光二極管
DML-13：1310nm直接調制激光二極管
DML系列直接調制激光二極管，可選1310nm，1550nm波長，適用于DC-6/10GHz模擬信號傳輸，高線性特點使其非常適合于射頻光纖傳輸應用。蝶形封裝中包含光隔離器、TEC、熱敏電阻、激光二極管、以及監控PD等關鍵組件。
DML系列直接調制激光二極管才有標準單模SMF-28e光纖輸出（可定制保偏尾纖輸出），阻燃涂層，900um套管，標準1m尾纖，5mm PIN腳間隔，已經SC/APC接頭（可定制）。
更多產品資料信息，需求信息，請聯系蘇州leyu集團光電科技有限公司相關銷售人員確認。
典型電光參數：T=25℃
|
參數 |
符號 |
DML-13 |
DML-15 |
單位 |
||||
|
參數 |
|
MIN |
TYP |
MAX |
MIN |
Typ |
MAX |
|
|
工作波長 |
λOP |
1300 |
1310 |
1320 |
1530 |
1550 |
1565 |
nm |
|
輸出功率 |
Power |
10 |
- |
- |
8 |
- |
- |
dBm |
|
RF輸入阻抗 |
ZIN |
- |
50 |
- |
- |
50 |
- |
Ohms |
|
帶寬(-3 dB) |
DML-xx-6 |
6 |
- |
GHz |
6 |
- |
- |
GHz |
|
|
DML-xx-10 |
10 |
- |
GHz |
10 |
- |
- |
GHz |
|
邊摸抑制比 |
SMSR |
35 |
40 |
- |
35 |
40 |
-- |
dB |
|
光隔離度 |
ISO |
30 |
- |
- |
30 |
- |
-- |
dB |
|
光回波損耗 |
ORL |
40 |
- |
- |
40 |
- |
-- |
dB |
|
閾值電流 |
ITH |
- |
12 |
20 |
- |
- |
20 |
mA |
|
監控PD靈敏度 |
rMPD |
100 |
- |
1000 |
50 |
- |
- |
μA/mW |
|
暗電流 |
ID |
- |
- |
0.2 |
- |
- |
0.2 |
μA |
|
工作溫度范圍 |
TC |
-10 |
- |
65 |
-10 |
- |
65 |
°C |
|
工作電流 |
IOP |
- |
60 |
80 |
- |
70 |
100 |
mA |
|
工作電壓 |
VOP |
- |
1.8 |
2.1 |
- |
- |
2.1 |
V |
絕對最大值：T=25℃
|
參數 |
條件 |
限制值/最大值 |
|
存儲溫度范圍 |
連續 |
-40 to +85°C |
|
監控PD反向電壓 |
60 seconds |
15 V |
|
|
連續 |
10 V |
|
正向最大驅動電流 |
連續 |
150 mA |
|
反向最大驅動電壓 |
連續 |
1 V |
|
TEC驅動電流范圍 |
連續 |
-1.9A to 1.9 A |
備注：產品規格如有更改，恕不另行通知，請聯系蘇州leyu集團光電科技有限公司相關銷售人員。

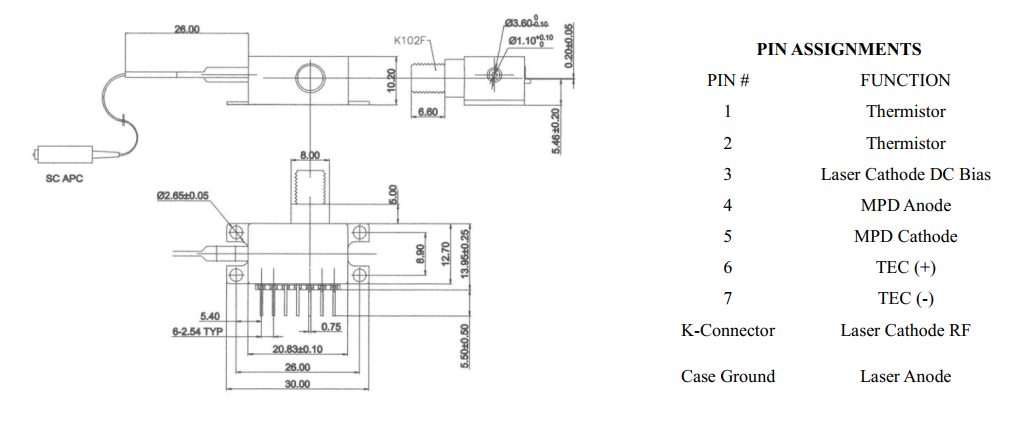

尺寸圖&引腳定義
產品選型：
|
MODEL #s |
DML-13-6 |
DML-13-10 |
DML-15-6 |
DML-15-10 |
|
模擬調制帶寬 |
6 GHz |
10 GHz |
6 GHz |
10 GHz |
*接頭信息，尾纖定制信息，請聯系蘇州leyu集團光電科技有限公司相關銷售人員確認。
