納秒脈沖激光器OP-10XX-YY-300-ns是由德國Innolume公司設計生產，激光器工作波長1028-1080nm，脈沖寬度1-10ns，脈沖重復頻率：6MHz（最大值），峰值功率：300mW。
品牌：Innolume
型號：OP-10XX-YY-300-ns
波長可選：1028-1080nm
納秒脈沖激光器OP-10XX-YY-300-ns是由德國Innolume公司設計生產，激光器工作波長1028-1080nm，脈沖寬度1-10ns，脈沖重復頻率：6MHz（最大值），峰值功率：300mW。
納秒脈沖激光器OP-10XX-YY-300-ns具有體積小（80 x 85x 21mm），溫控精度高，操作簡單易用，方便集成等特點。典型應用如：激光脈沖種子源、激光雷達、設備校準等。
主要技術參數指標
|
參數 |
單位 |
最小值 |
典型值 |
最大值 |
|
脈沖電流幅度 |
A |
0 |
- |
2 |
|
順應電壓 |
V |
|
|
3 |
|
脈沖重復頻率 |
MHz |
- |
- |
6 |
|
脈沖寬度 |
ns |
1 |
|
10 |
|
脈寬設置精度 |
ns |
- |
0.1 |
- |
|
觸發輸入（50歐姆阻抗） |
V |
3 |
- |
5 |
|
觸發輸出（50歐姆阻抗） |
V |
|
3.3 |
|
|
芯片溫度 |
℃ |
15 |
25 |
55 |
|
外部電源（電壓） |
V |
4.75 |
5 |
5.25 |
|
外部電源（電流） |
A |
|
0.3 |
1 |
|
尺寸 |
mm |
80x85 x21 |
||
|
峰值功率 |
mW |
250 |
300 |
|
|
中心波長 |
nm |
1028 |
|
1080 |
|
波長容差 |
nm |
|
1 |
|
|
波長熱系數 |
pm/℃ |
|
90 |
110 |
|
輸出尾纖 |
- |
熊貓保偏，PM980 |
||
|
輸出接頭 |
- |
FC/APC |
||
極限條件
|
參數 |
單位 |
最小值 |
最大值 |
|
LD正向電流（脈沖，2%占空比） |
A |
|
2 |
|
LD反向電壓 |
V |
|
1 |
|
TEC電流 |
A |
|
1 |
|
TEC電壓 |
V |
|
4 |
|
儲存溫度范圍（原始密封包裝） |
℃ |
5 |
80 |
|
工作溫度范圍 |
℃ |
10 |
50 |
性能測試
|
|
|
|

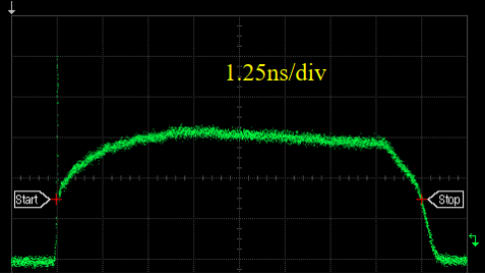

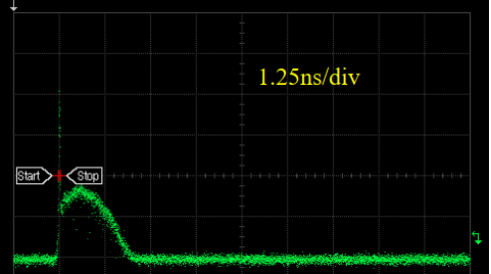

1ns脈沖圖 |
1ns脈沖圖 |
|
Iamp=1A，F(xiàn)=1MHz，Top=25C；1.25ns/div |
Iamp=1A，F(xiàn)=1MHz，Top=25C；1.25ns/div |
