品牌：Wavelength References
FCS系列：單模光纖耦合氣體流通池
在絕大多數的基于激光的氣體采樣傳感系統中，氣體流通池是不可或缺的組件。FCS系列流通池（Single-Mode Fiber-coupled Gas Flowcells）采用先進的光學設計，可實現極低水平的干擾偽影，可用于使用SMF28e光纖的光纖耦合傳感系統。
FCS系列流通池可以在全真空到1000 Torr的范圍內運行。結合Swagelok?卡套管接頭，FCS系列流通池可以被集成到氣體管線中。
客戶可以選擇三種路徑長度的氣體流通池：16.7cm（1-pass）、47.5cm（3-pass）和78.1cm（5-pass）。折疊光學器件允許我們將多通道選項進行緊湊的設計。
FCS系列流通池由316不銹鋼制成，可在高溫下運行以防止冷凝或去除吸附的污染物（如水）。

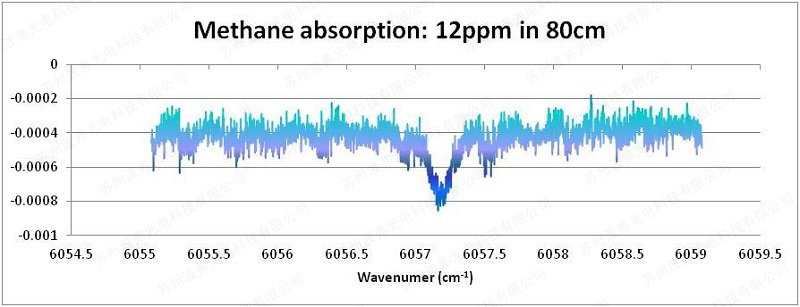

甲烷濃度為 12ppm @ 80cm 流通池
|
參數1 |
FCS |
|
波長范圍 |
1260nm – 1800nm |
|
尾纖類型 |
SMF28e |
|
路徑長度 (cm) |
16.7 (FC-16), 47.5 (FC-48), 78.1(FC-80) |
|
工作溫度 |
0°C to +70°C |
|
傳輸效率2 |
>50% FC-16, FC-48; >35% FC-80 |
|
光譜波紋 (P-P) |
<0.01 dB, any 2nm span |
|
濕潤表面 |
316不銹鋼、氟橡膠、玻璃、環氧樹脂 |
|
儲存溫度 |
-40°C to +85°C |
|
Swagelok?護套規格 |
1/4或1/8管，軟管可用 |
|
泄漏率 |
<10-6 atm-cc/sec |
|
流通池壓 |
0 to 1000 Torr |
|
流通池體積 |
35cc FC-48, FC-80; 13cc FC-16 |
|
接頭類型 |
FC/PC, FC/APC, SC/PC, SC/APC,None |
|
更多詳細情況及相關說明，聯系蘇州leyu集團光電科技有限公司相關銷售人員獲取。 |
|
產品選型：
|
FCS- |
Path length- |
Swagelok? tube style- |
Connector style |
|
|
16=16.7cm path |
1/4 = ?” tube |
FC/APC |
|
|
48=47.5cm path |
1/8 =1/8” tube |
FC/PC |
|
|
80=78.1cm path |
HB = hose bib |
SCAPC |
|
|
|
|
SCPC |

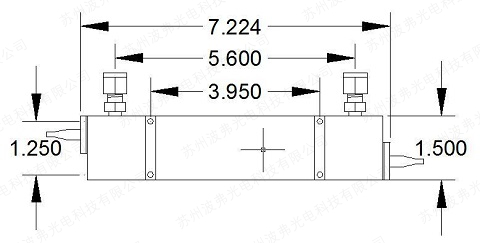

產品尺寸：
|
|
|
|
16.7cm single pass |
47.5cm, 78.1cm Multi-Pass |
參考型號及描述：
| Product | Part Number | Description |
| 16.7cm Single-mode Flowcell | FCS-16-1/4-SS | 16.7cm path stainless steel flowcell with 1/4” Swagelok tube fittings |
| 16.7cm Single-mode Flowcell | FCS-16-1/8-SS | 16.7cm path stainless steel flowcell with 1/8” Swagelok tube fittings |
| 47.5cm Single-mode Flowcell | FCS-48-1/4-SS | 47.5cm path stainless steel flowcell with 1/4” Swagelok tube fittings |
| 47.5cm Single-mode Flowcell | FCS-48-1/8-SS | 47.5cm path stainless steel flowcell with 1/8” Swagelok tube fittings |
| 78.1cm Single-mode Flowcell | FCS-80-1/4-SS | 78.1cm path stainless steel flowcell with 1/4” Swagelok tube fittings |
| 78.1cm Single-mode Flowcell | FCS-80-1/8-SS | 78.1cm path stainless steel flowcell with 1/8” Swagelok tube fittings |
| 10cm Multi-mode Flowcell | FCM-10-1/4-SS | 10.0cm path flowcell with SMA905 connector adaptors. 1/4” Swagelok tube fittings |
| 10cm Multi-mode Flowcell | FCM-10-1/8-SS | 10.0cm path flowcell with SMA905 connector adaptors. 1/8” Swagelok tube fittings |
| 10cm Windowed Flowcell | FCW-10-1/4-SS | Windowed Flowcell, 10.0cm optical path, CaF2 optics, 1/4" Swagelok |
