BPR-30-U-M是一款30 Gbit/s平衡光接收器模塊。 它具有交流耦合和通常為2800 V/W的高差分增益。 它是用于43 Gbit/s DPSK通信等數字應用的差分前端。
BPR-30-U-M是一款30 Gbit/s平衡光接收器模塊。 它具有交流耦合和通常為2800 V/W的高差分增益。 它是用于43 Gbit/s DPSK通信等數字應用的差分前端。
BPR-30-U-M包含兩個集成波導的針式光電二極管(PD)和一個限幅放大器(LA)，可提供典型的差分輸出電壓擺幅。600毫伏。 內置MCU和USB遠程接口，可監控輸入光功率，并可輕松調整每條光路的閾值電壓，確保優化差分輸出信號。BPR-30-U-M具有良好平衡的光路和電路，從而實現小于10 ps的總偏差。

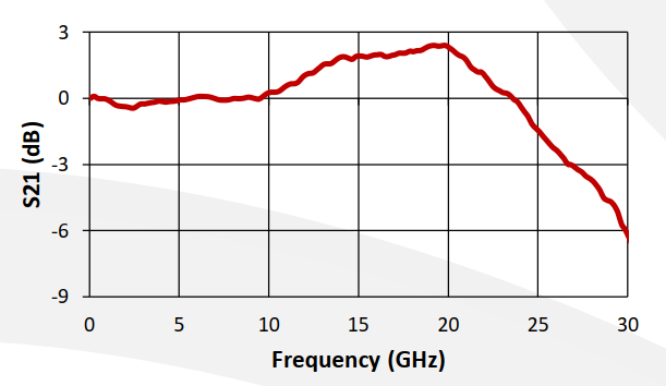

典型參數響應
| BPR-30-U-M | 典型參數信息 |
| 工作波長范圍 | 1480 nm to 1620 nm |
| 光功率輸入范圍 | -10 to +4 dBm |
| 3dB帶寬 | 23 GHz typ., 19 GHz min. |
| 轉換增益 | 1500 V/W typ., 1300 V/W min. |
| 光回波損耗 | 30 dB typ. |
| 偏振相關損耗 | 0.5 dB max. |
| 反向偏置電壓 | 3.3 V |
| 輸出回波損耗 | 10 dB up to 11 GHz, 7 dB up to 20 GHz |
| 工作模式 | MGC：固定增益 | AGC：可調輸出幅度 |
| 差分電壓擺幅 | 1200 mVpp |
| 耦合方式 | AC-Coupled |
| 脈寬 | 22 ps typ., 25 ps max. |
| 偏差（Skew） | 10ps max. |
| 工作溫度范圍 | 0°C to +60 °C |
| 存儲溫度范圍 | -40 °C to +85 °C |
| 存儲溫度范圍 | 85%max. |
| 電源 | 5 V |
| 功耗 | 500 mW typ. |
| 產品尺寸 | 162mm x 112mm x 33mm |
| 光連接器 | FC/APC or LC/APC |
| 光纖類型 | SMF-28 |
| RF輸出連接器類型 | SMA, differential |
| 更多產品信息、聯系蘇州leyu集團光電科技有限公司相關銷售人員獲取。 | |
