線掃描相機是在許多工業環境中使用的半導體相機，例如在機器視覺應用中。根據類型，單個光敏線傳感器包含多達22800個像素（像素）。入射到傳感器上的光能被轉換成電信號，以便在相機內進行數字化。在8位分辨率下，A/D轉換器將每個像素的輸出電壓傳輸到256個亮度級之一，在12位分辨率下傳輸到4096個亮度級。彩色線掃描相機為紅、綠和藍提供三個獨立的線信號，每像素為3 x 8位或3 x 12位。數字化的輸出信號被傳送到計算機。
Camera Link是用于工業圖像采集的標準化接口，專為快速數據傳輸而設計。為了控制Sch?fter+Kirchhoff線掃描相機，任何第三方采集卡只要符合基本配置中的Camera Link標準即可。相機和采集卡板使用帶有MDR26迷你帶狀插頭連接器的標準電纜連接。
開發定制應用程序時，請使用采集板制造商提供的軟件開發套件。根據要求，Sch?fter + Kirchhoff可以提供與采集卡匹配的指定相機類型的Camera Link配置文件。也可以使用Sch?fter + Kirchhoff的SkCLconfig工具配置基本的相機參數。該工具可從Sch?fter + Kirchhoff主頁的支持區域下載。

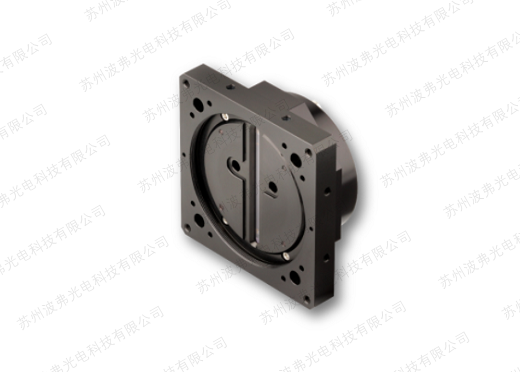

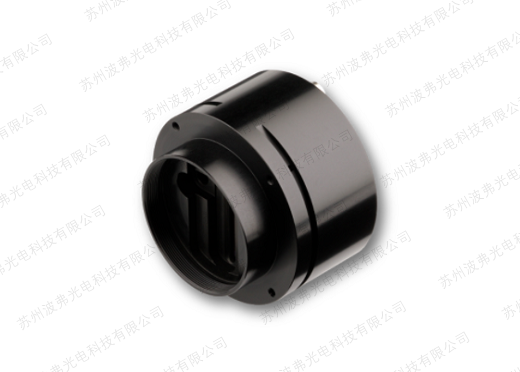

Sch?fter + Kirchhoff為帶Camera Link接口的線陣掃描相機提供各種附件，包括用于工業用途的聚焦適配器、延長環、鏡頭和安裝支架。
特征
帶 CameraLink 接口的線掃描相機從 512 像素到 8160 像素
線路頻率高達 53.5 kHz
使用永久存儲的配置文件進行陰影校正
窗函數 (ROI)
線觸發、幀觸發
高級同步控制
數據線最長可達10m
| 相機接口線掃描相機 | Camera Link Interface | ||||||||
| 相機型號 | 幀數 | 像素尺寸 | 傳感器長度 | 最大線掃速率 | 抗干擾 | 集成控制 | 陰影校正 | 比特位深 |
| SK512CSH | 512 | 14 x 14?μm | 7.2?mm | 35.7?kHz | X | X | X | 8/12 Bit |
| SK4096CPD-L | 4096 | 10 x 10?μm | 41.0?mm | 11.9?kHz | X | X | X | 8/12 Bit |
| SK2048CSH | 2048 | 14 x 14?μm | 28.7?mm | 14?kHz | X | X | X | 8/12 Bit |
| SK1024CSH | 1024 | 14 x 14?μm | 14.3?mm | 27?kHz | X | X | X | 8/12 Bit |
| VT-6K3.5C-H100 | 6560 | 3.5 x 3.5?μm | 23.0?mm | 100?kHz | X | X | X | 8/10/12 Bit |
| VT-6K3.5C-E100-64 | 6560 | 3.5 x 3.5?μm | 23.0?mm | 100?kHz | X | X | X | 8/10/12 Bit |
| VT-4K5C-H100 | 4640 | 5 x 5?μm | 23.2?mm | 100?kHz | X | X | X | 8/10/12 Bit |
| VT-4K5C-E100-64 | 4640 | 5 x 5?μm | 23.2?mm | 100?kHz | X | X | X | 8/10/12 Bit |
| VT-3K7C-H100 | 3200 | 7 x 7?μm | 22.4?mm | 100?kHz | X | X | X | 8/10/12 Bit |
| VT-3K7C-E100-32 | 3200 | 7 x 7?μm | 22.4?mm | 100?kHz | X | X | X | 8/10/12 Bit |
| SK8160CKO-LB | 8160 | 5 x 5?μm | 40.8?mm | 11.9?kHz | X | X | X | 2*8/12 Bit |
| SK7500CTO-XL | 7500 | 7 x 7?μm | 52.5?mm | 5.2?kHz | X | 8/12 Bit | ||
| SK7500CTF-XB | 7500 | 7 x 7?μm | 52.5?mm | 10.1?kHz | X | 8/12 Bit | ||
| SK7456CTO | 7456 | 4.7 x 4.7?μm | 35.0?mm | 5.2?kHz | X | 8/12 Bit | ||
| SK6288CKOC | 2096 x 3 | 14 x 14?μm | 29.3?mm | 9.3?kHz | X | X | 8/12 Bit | |
| SK5150CJR | 5148 | 7 x 7?μm | 36.0?mm | 7.6?kHz | X | 8/12 Bit | ||
| SK22800CJRC-XC | 7600 x 3 | 9.3 x 9.3?μm | 70.9?mm | 6.2?kHz | X | 3*8 Bit | ||
| SK22368CTOC | 7456 x 3 | 4.7 x 4.7?μm | 35.0?mm | 6.4?kHz | X | 3*8 Bit | ||
| SK2048CJR | 2048 | 14 x 14?μm | 28.7?mm | 4.7?kHz | X | X | 8/12 Bit | |
| SK2048CHA | 2048 | 8 x 8?μm | 16.4?mm | 52.6?kHz | X | X | X | 8/12 Bit |
| SK12240CKOC-LB | 4080 x 3 | 10 x 10?μm | 40.8?mm | 4.8?kHz | X | X | X | 8/12 Bit |
| SK1024CSD | 1024 | 14 x 14?μm | 14.3?mm | 27?kHz | X | X | X | 8/12 Bit |
| 更多產品信息、需求信息，聯系蘇州leyu集團光電科技有限公司相關銷售人員獲取。 | ||||||||
