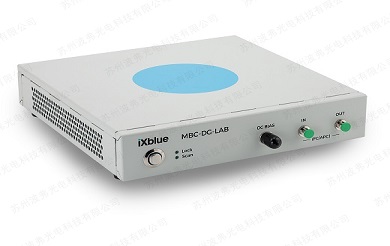

MBC-DG-BT系列最新替代版本：MBC-DG-LAB
法國Photline公司MBC系列自動偏壓控制器設計用于快速鎖定鈮酸鋰馬赫-增德爾電光調制器（LiNb03 Mach-Zehnder modulators）任意工作點（Q+,Q-,Min,Max，其他），保證系統以最優性能穩定工作，并可集成Tap Coupler與PD以實現自動鎖定最佳工作點。同時可選臺式（可集成PD與Tap Coupler）、OEM偏壓控制板兩種形式，簡單易用的GUI操作軟件，通用的USB通訊接口，使用方便。
MBC-DG系列偏壓控制器/偏壓控制板非常適合數字應用、脈沖應用；MBC-AN系列更加適合模擬應用。
MBC-DG-BT： 停產樣式
MBC-DG-BT系列最新替代版本：MBC-DG-LAB
針對M-Z電光調制器設計；Q+，Q-，Min，Max模式控制，以及其他任意工作點；高靈敏度＜30dBm；高穩定性。
鈮酸鋰調制器，InP調制器，GaAs調制器；數字NRZ,RZ,QPSK調制器偏壓控制；脈沖應用等。
1）-集成PD與Tap 耦合器；2）-臺式，驅動板兩種形式可選；3）低抖動版本（MBC-AN）針對高靈敏度模擬應用。
|
MBC-DG-BT（臺式版本） | MBC-DG-Board(OEM版本) |
||||
|
電信號參數 |
||||
|
參數 |
狀態 |
Min |
Typ |
Max |
|
DC偏置電壓，V |
0.1V調整步進 |
-10 |
- |
10 |
|
輸入光電流，mA |
全范圍4用戶選擇增益 |
3 |
- |
500 |
|
Gain1 |
100 |
|
500 |
|
|
Gain2 |
20 |
|
200 |
|
|
Gain3 |
10 |
|
100 |
|
|
Gain4 |
3 |
- |
30 |
|
|
光電流動態范圍 |
全范圍4用戶選擇增益 |
- |
22 |
- |
|
1個用戶選擇增益范圍 |
7 |
8 |
10 |
|
|
光學性能指標 |
||||
|
參數 |
狀態 |
Min |
Typ |
Max |
|
波長，nm |
可選范圍 |
780 |
- |
2000 |
|
輸入光功率，dBm |
集成PD，Tap |
- |
-4 |
- |
|
光動態范圍，dB |
集成PD，Tap,全范圍 |
- |
22 |
- |
|
集成PD，Tap,1個范圍 |
- |
8 |
- |
|
|
偏壓控制參數指標： |
||||
|
參數 |
狀態&條件 |
Min |
Typ |
Max |
|
鎖定范圍 |
手動&電控 |
- |
360° |
- |
|
鎖定精度 |
Q點 |
89.5° |
90° |
90.5° |
|
消光比 |
Min 模式，集成PD |
- |
- |
50dB1 |
|
消光比穩定度 |
1小時 |
- |
±0.05dB |
|
|
抖動頻率 |
40Hz步進 |
400Hz |
- |
1400Hz |
|
抖動幅度 |
10mV步進 |
50V |
- |
1000V |
|
更多產品信息、需求信息、技術支持，聯系蘇州leyu集團光電科技有限公司相關銷售人員。 |
||||
OPT-PD/TAP-800（800nm PD以及Tap Coupler）
OPT-PD/TAP-1000（1000nm PD以及Tap Coupler）
OPT-PD/TAP-1500（1300-1550nm PD以及Tap Coupler）
USB接口：OPT-USB
